موتور بال ثابت D3542EVO

با خرید موتور بال ثابت D3542EVO از کارخانه Flash Hobby مطمئن باشید و ما بهترین خدمات پس از فروش و تحویل به موقع را به شما ارائه خواهیم داد.
●وزن: 136 گرم (شامل سیم)
●اندازه موتور: 35.3x42mm
●اندازه شفت: 5.0*59.5mm
●قطر استاتور: 28mm
●ارتفاع استاتور: 20mm
● پایه موتور: 19*25 میلی متر (M3*4)
●پیکربندی: 12N14P
● ارزش KV: 1000KV، 1250KV،1400KV یا KV سفارشی

مدل:D3542EVO

ارسال استعلام

موتور بال ثابت D3542EVO با کیفیت کارخانه تولید مستقیم چین. Flash Hobby یک تولید کننده و تامین کننده موتور بال ثابت D3542EVO در چین است.

D3542 EVO کاربرد موتور DC بدون جاروبک

D3542EVO (2820) موتور DC بدون جاروبک برای هلیکوپتر قهوه ساز گهواره شیر چای دستگاه حفاری برقی دستگاه چمن زنی بازوی رباتیک

D3542 EVO  ویژگی های موتور DC بدون جاروبک:
آهنربای سطح 48H
تست روتور متعادل کننده دقیق
طراحی موتور با گشتاور بالا 14P12N
زنگ آلومینیومی CNC 6061-T6
بلبرینگ وارداتی RPM بالا (NSK/NMB).

سیم پیچی سیم مسی مقاوم در برابر درجه حرارت بالا

D3542 EVO مشخصات موتور DC بدون جاروبک

وزن: 136 گرم (با سیم)
اندازه موتور: 35.3x42mm
اندازه شفت: 5.0 * 59.5 میلی متر
قطر استاتور: 28 میلی متر
ارتفاع استاتور: 20 میلی متر
پایه موتور: 19*25 میلی متر (M3*4)
پیکربندی: 12N14P

مقدار KV برای انتخاب:

ارزش KV: 1000KV، 1250KV،1400KV یا KV سفارشی

KV: 1000KV
حداکثر وات: 585.2 وات
حداکثر جریان: 50.28 آمپر
جریان بدون بار: 2.05A/10V
مقاومت: 34.4mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 13 اینچی

KV: 1250KV
حداکثر وات: 961.7 وات
حداکثر جریان: 62.94A
جریان بدون بار: 2.66A/10V
مقاومت: 24.0mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 10 اینچی

KV: 1400KV
حداکثر وات: 613.4 وات
حداکثر جریان: 53.02 آمپر
جریان بدون بار: 3.34A/10V
مقاومت: 19.0mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 10 اینچی

طراحی موتور D3542 EVO:

اتصال:

D3542 EVO Brushless DC Motor Specification

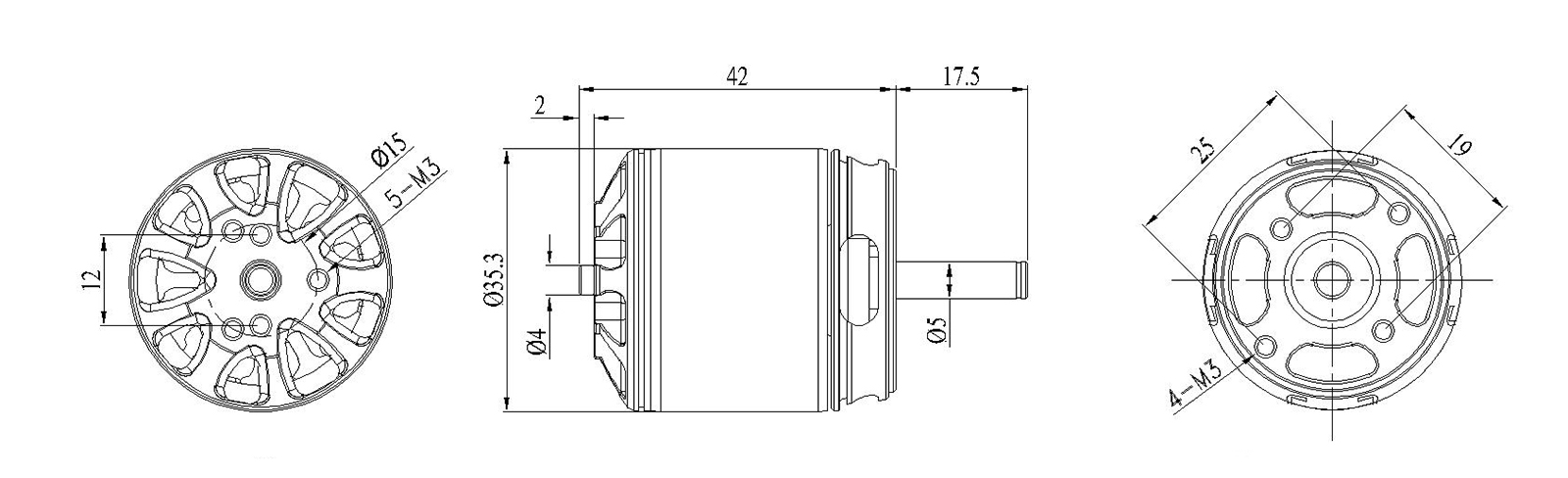

D3542 EVO Motor Drawing:

D3542 EVO Motor Test Data:

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D3542-1000KV(EVO)	12.47	10x5	40%	7.29	90.9	591	6204	5.6	41.5℃
	12.43		50%	9.69	120.4	723	6871	5.4
	12.39		60%	11.97	148.3	828	7409	5.2
	12.35		70%	14.16	174.9	947	7865	4.8
	12.29		80%	17.53	215.4	1088	8495	4.8
	12.18		90%	23.58	287.2	1346	9342	4.6
	12.13		100%	26.84	325.6	1451	9703	4.4
	12.44	APC 11x7	40%	8.32	103.5	623	5289	6.0	43.8℃
	12.40		50%	11.38	141.1	771	5887	5.5
	12.34		60%	14.87	183.5	914	6381	5.0
	12.25		70%	19.84	243.0	1090	6994	4.5
	12.13		80%	26.48	321.2	1304	7632	4.1
	11.97		90%	35.49	424.8	1523	8269	3.6
	11.87		100%	40.27	478.0	1615	8517	3.4
	12.46	APC 12x6	40%	8.08	100.7	691	5470	6.9	44.3℃
	12.42		50%	11.10	137.9	829	6120	6.0
	12.36		60%	14.23	175.9	1002	6622	5.7
	12.29		70%	18.24	224.2	1196	7175	5.3
	12.18		80%	24.08	293.3	1444	7868	4.9
	12.04		90%	32.14	387.0	1736	8514	4.5
	11.96		100%	36.70	438.9	1867	8805	4.3
	12.45	APC 13x6.5	40%	8.88	110.6	737	4534	6.7	47.3℃
	12.38		50%	12.75	157.8	948	5121	6.0
	12.29		60%	18.04	221.7	1204	5696	5.4
	12.15		70%	25.77	313.1	1392	6325	4.4
	11.98		80%	34.80	416.9	1777	6820	4.3
	11.77		90%	44.94	528.9	2033	7267	3.8
	11.65		100%	50.28	585.8	2136	7417	3.6
D3542-1250KV(EVO)	12.48	APC9x6	40%	10.18	127.0	639	7631	5.0	44.2℃
	12.42		50%	13.52	167.9	784	8457	4.7
	12.37		60%	16.59	205.2	909	9072	4.4
	12.31		70%	19.45	239.4	983	9589	4.1
	12.25		80%	23.55	288.5	1097	10238	3.8
	12.10		90%	30.98	374.9	1395	11177	3.7
	12.04		100%	34.89	420.1	1530	11619	3.6
	12.47	APC10x6	40%	11.12	138.7	717	7114	5.2	48.4℃
	12.41		50%	14.94	185.4	891	7884	4.8
	12.33		60%	18.72	230.8	1048	8451	4.5
	12.27		70%	22.13	271.5	1160	8995	4.3
	12.16		80%	28.18	342.7	1387	9695	4.0
	12.00		90%	36.68	440.2	1646	10572	3.7
	11.90		100%	41.92	498.8	1789	10923	3.6
	16.34	APC10x6	40%	15.76	257.5	1079	8558	4.2	52.3℃
	16.24		50%	21.35	346.7	1331	9450	3.8
	16.14		60%	26.91	434.3	1550	10140	3.6
	16.02		70%	33.31	533.6	1788	10871	3.3
	15.82		80%	43.24	684.1	2078	11807	3.0
	15.47		90%	56.42	872.8	2438	12614	2.8
	15.28		100%	62.94	961.7	2567	12919	2.7
D3542-1400KV(EVO)	12.33	APC9x6	40%	12.92	159.3	757	8159	4.8	47.5℃
	12.26		50%	17.26	211.6	926	9036	4.4
	12.19		60%	21.29	259.5	1085	9721	4.2
	12.12		70%	25.24	305.9	1233	10239	4.0
	12.02		80%	30.55	367.2	1408	10920	3.8
	11.85		90%	39.43	467.2	1670	11878	3.6
	11.74		100%	44.78	525.7	1815	12293	3.5
	12.32	APC 10x5	40%	14.08	173.5	840	7573	4.8	55.1℃
	12.23		50%	18.97	232.0	1021	8382	4.4
	12.15		60%	23.71	288.1	1196	9005	4.2
	12.06		70%	28.34	341.8	1361	9529	4.0
	11.93		80%	35.67	425.5	1593	10302	3.7
	11.71		90%	46.11	539.9	1861	11112	3.4
	11.57		100%	53.02	613.4	2036	11465	3.3
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
