موتور بال ثابت D2836EVO

Flash Hobby یک تولید کننده و تامین کننده موتور بال ثابت D2836EVO در چین است.
●وزن: 88.6 گرم (شامل سیم)
●اندازه موتور: 28x36mm
●اندازه شفت: 4.0*51.0mm
●قطر استاتور: 22mm
●ارتفاع استاتور: 17mm
● پایه موتور: 16*19 میلی متر (M3*4)
●پیکربندی: 12N14P
● ارزش KV: 750KV، 850KV،1100KV،1450KV یا KV سفارشی

مدل:D2836EVO

ارسال استعلام

Flash Hobby تولید کننده، تامین کننده و صادر کننده موتور بال ثابت D2836EVO چین است. با پایبندی به دنبال کیفیت عالی محصولات، به طوری که موتور بال ثابت D2836EVO ما توسط بسیاری از مشتریان راضی شده است. طراحی فوق العاده، مواد اولیه با کیفیت، عملکرد بالا و قیمت رقابتی چیزی است که هر مشتری می خواهد، و این چیزی است که ما می توانیم به شما ارائه دهیم. البته، خدمات پس از فروش کامل ما نیز ضروری است. اگر به خدمات موتور بال ثابت D2836EVO ما علاقه مند هستید، می توانید هم اکنون با ما مشورت کنید، ما به موقع به شما پاسخ خواهیم داد!

کاربرد موتور DC بدون جاروبک D2836

D2836EVO (2217) موتور DC بدون برس، هلیکوپتر، دستگاه قهوه گهواره شیر چای دستگاه حفاری برقی ماشین درو بازوی رباتیک، خزنده

D2836ویژگی های موتور DC بدون جاروبک:
آهنربای سطح 48H
تست روتور متعادل کننده دقیق
طراحی موتور با گشتاور بالا 14P12N
زنگ آلومینیومی CNC 6061-T6
بلبرینگ وارداتی RPM بالا (NSK/NMB).

سیم پیچی سیم مسی مقاوم در برابر درجه حرارت بالا

مشخصات موتور DC بدون جاروبک

وزن: 88.6 گرم (شامل سیم)
اندازه موتور: 28x36mm
اندازه شفت: 4.0 * 51.0 میلی متر
قطر استاتور: 22 میلی متر
ارتفاع استاتور: 17 میلی متر
پایه موتور: 16*19 میلی متر (M3*4)
پیکربندی: 12N14P

مقدار KV برای انتخاب

ارزش KV: 750KV، 850KV،1100KV،1450KV یا KV سفارشی

KV: 750KV
حداکثر وات: 194.9 وات
حداکثر جریان: 11.95 آمپر
جریان بدون بار: 0.74A
مقاومت: 124mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 9 اینچی

KV: 850KV
حداکثر وات: 244.5 وات
حداکثر جریان: 15.11 آمپر
جریان بدون بار: 0.92A
مقاومت: 97.4mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 10 اینچی

KV: 1100KV
حداکثر وات: 462.7 وات
حداکثر جریان: 30.3 آمپر
جریان بدون بار: 1.37A
مقاومت: 57.9mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 9 اینچی

KV: 1450KV
حداکثر وات: 739.6 وات
حداکثر جریان: 48.69 آمپر
جریان بدون بار: 2.24 آمپر
مقاومت: 33.5mΩ
باتری: 3-4S Lipo
پایه پیشنهادی: پایه 9 اینچی

طراحی موتور D2836 EVO

اتصال:

D2836 EVO Brushless DC Motor Specification

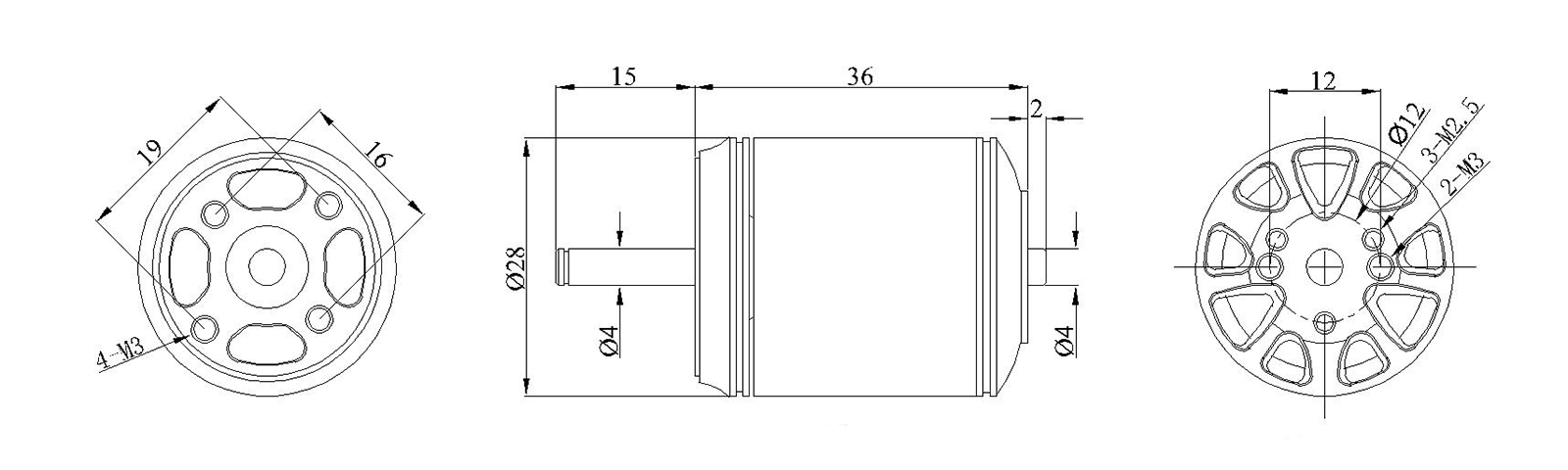

D2836 EVO Motor Drawing

D2836 EVO Motor TEST DATA:

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D2836-750KV(EVO)	12.46	APC 9x6	40%	1.95	24.3	220	5441	9.1	30.8℃
	12.45		50%	2.44	30.4	260	5932	8.6
	12.44		60%	2.83	35.2	288	6341	8.2
	12.43		70%	3.21	39.9	318	6639	8.0
	12.41		80%	3.61	44.8	346	6929	7.7
	12.39		90%	4.77	59.1	424	7666	7.2
	12.38		100%	4.88	60.4	425	7766	7.0
	16.59	APC 9x6	40%	3.44	57.1	414	5962	7.2	39.5℃
	16.56		50%	4.52	74.9	498	6612	6.7
	16.53		60%	5.55	91.7	569	7107	6.2
	16.50		70%	6.65	109.7	650	7573	5.9
	16.44		80%	8.54	140.4	764	8323	5.4
	16.33		90%	11.60	189.4	953	9182	5.0
	16.31		100%	11.95	194.9	966	9260	5.0
D2836-850KV(EVO)	12.35	APC 12x6	40%	2.80	34.6	265	3552	7.7	38.8℃
	12.31		50%	4.46	54.9	350	4030	6.4
	12.29		60%	5.61	68.9	454	4604	6.6
	12.26		70%	7.12	87.3	583	5217	6.7
	12.21		80%	9.44	115.3	727	5727	6.3
	12.14		90%	12.95	157.2	825	6296	5.2
	12.13		100%	13.19	160.0	827	6316	5.2
	16.59	10x5	40%	3.46	57.4	387	5102	6.7	39.3℃
	16.56		50%	4.98	82.5	494	5745	6.0
	16.52		60%	6.47	106.9	611	6429	5.7
	16.44		70%	8.51	139.9	736	7077	5.3
	16.34		80%	11.12	181.7	875	7760	4.8
	16.19		90%	14.66	237.3	1026	8409	4.3
	16.18		100%	15.11	244.5	1028	8466	4.2
	16.56	APC 11x7	40%	4.06	67.2	383	4217	5.7	39℃
	16.51		50%	6.02	99.4	497	4794	5.0
	16.45		60%	8.16	134.2	630	5444	4.7
	16.31		70%	11.64	189.8	738	5944	3.9
	16.19		80%	14.58	236.1	859	6394	3.6
	15.95		90%	19.66	313.6	1016	6826	3.2
	15.91		100%	19.79	314.9	1011	6827	3.2
D2836-1100KV(EVO)	12.38	APC 9x6	40%	5.76	71.3	438	6409	6.1	40.3℃
	12.32		50%	7.64	94.1	561	7095	6.0
	12.25		60%	9.51	116.5	661	7642	5.7
	12.19		70%	11.46	139.7	735	8163	5.3
	12.03		80%	14.81	178.2	867	8907	4.9
	11.71		90%	19.42	227.4	998	9666	4.4
	11.66		100%	19.95	232.6	1008	9725	4.3
	16.26	APC8x6	40%	6.71	109.1	509	8519	4.7	41.2℃
	16.19		50%	8.93	144.6	615	9367	4.3
	16.12		60%	11.02	177.6	691	10035	3.9
	16.04		70%	13.13	210.6	783	10635	3.7
	15.78		80%	16.62	262.3	920	11320	3.5
	15.47		90%	21.54	333.2	1049	12247	3.1
	15.32		100%	24.46	374.7	1138	12580	3.0
	16.26	APC 9x6	40%	7.72	125.5	667	7637	5.3	42.4℃
	16.17		50%	10.41	168.3	794	8453	4.7
	16.07		60%	13.03	209.4	912	9119	4.4
	15.84		70%	15.92	252.2	956	9719	3.8
	15.63		80%	20.92	327.0	1210	10617	3.7
	15.35		90%	27.22	417.8	1456	11466	3.5
	15.27		100%	30.30	462.7	1623	11804	3.5
D2836-1450KV(EVO)	12.25	APC9x6	40%	9.81	120.2	618	7540	5.1	43.5℃
	12.04		50%	13.06	157.2	743	8280	4.7
	11.91		60%	16.21	193.1	879	8883	4.6
	11.82		70%	19.69	232.7	995	9475	4.3
	11.63		80%	24.92	289.8	1178	10239	4.1
	11.60		90%	32.92	381.9	1429	11194	3.7
	11.58		100%	37.35	432.5	1535	11602	3.5
	15.97	APC8x4	40%	12.13	193.7	704	10860	3.6	44.2℃
	15.82		50%	16.29	257.7	847	11467	3.3
	15.67		60%	19.77	309.8	945	12423	3.1
	15.70		70%	25.24	396.3	1108	13360	2.8
	15.48		80%	32.96	510.2	1292	14290	2.5
	15.26		90%	43.38	662.0	1497	14668	2.3
	15.19		100%	48.69	739.6	1582	16579	2.1
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
